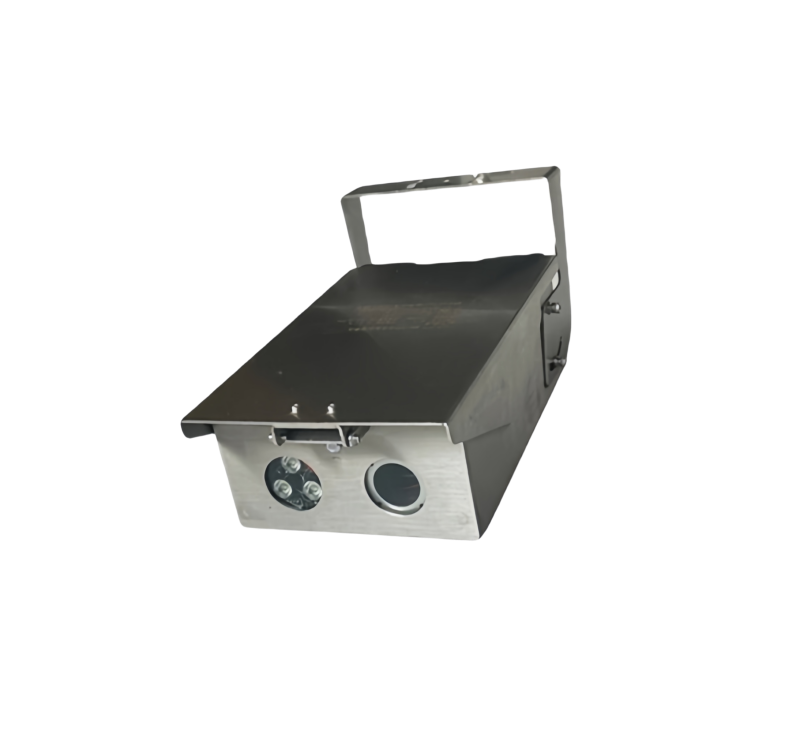

KBA12礦用本安型攝像儀（以下簡稱攝像儀）可用于煤礦井下有瓦斯、煤塵爆炸的惡劣環境中。

在最低環境照度下能看清實物，當環境照度過低時，補光燈會自動啟動，將采集到的圖像轉換為以太網信號輸出，能夠進行語音對講。

 供電電源

a) 額定工作電壓：DC 12V；

b) 最大工作電流：≤1.2A。

圖像質量(照度在50～300lux條件下）

a) 水平清晰度：400TVL；

b) 灰度鑒別等級：7級。

以太網光口

a) 接口數量：2路；

b) 傳輸方式：TCP/IP全雙工（波長為1310nm的單模光纖）；

d) 傳輸速率：100Mbps；

e) 光發射功率：-15dBm～0dBm；

f) 光接收靈敏度：≤-20dBm；

g) 最大傳輸距離：10km（使用MGTSV礦用單模光纜。10km光纖衰減5dB（衰減系數0.5dBm/km）；熱熔接點3個，每個衰減0.03dB，衰減0.09dB；冷熔接點3個，每個衰減0.3dB，衰減0.9dB；活動連接點2個，每個衰減1dB，衰減2dB。共衰減7.99dB）。

以太網電口

a) 接口數量：2路；

b) 傳輸方式：TCP/IP全雙工；

c) 傳輸速率：100Mbps；

d) 網口信號電壓峰值：≤5V；

e) 傳輸距離：80m（使用MHYV4×2（1/0.97mm）礦用阻燃通信電纜）。

聲級響度：≥85dB(A)（距離0.5m）。

功能

a) 具有在最低照度0.05Lux下能看清實物，具有紅外光源輔助照明功能；

b) 具有將采集到的實時圖像轉換為以太網電信號和以太網光口信號輸出的功能；

c) 具有語音對講功能。
