產品概述

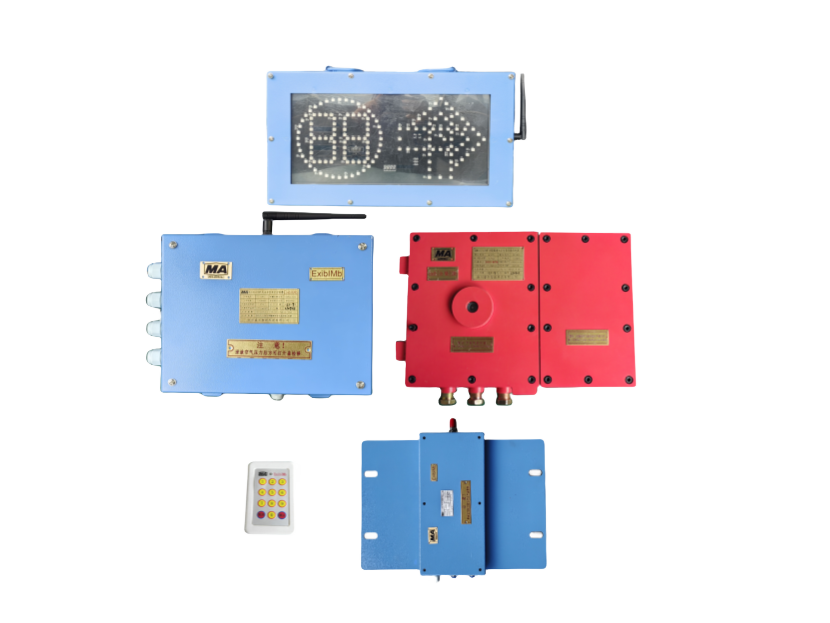

        裝置由1臺礦用司控道岔顯示器（以下簡稱顯示器）、1臺礦用氣動司控道岔裝置控制器（以下簡稱控制器）、1臺氣動司控道岔裝置執行器（以下簡稱執行器）、1臺礦用無線發射器（以下簡稱發射器）和1臺礦用直流穩壓電源（以下簡稱穩壓電源）配套組成。實現就地、手動、遙控、遠程控制道岔翻轉功能。

電氣參數

1、供電電源

設備供電電源

a)額定電壓：AC 127V/AC220V；

b)交流諧波：不大于10％；

c)交流頻率：50Hz，允許偏差±5％。

2、電氣性能

2.1 裝置無線控制距離：50m；

2.2 裝置控制執行時間：≤3s；

2.3 裝置最大推力：100kg；

2.4 裝置工作行程范圍：80mm～135mm；

2.5 裝置顯示器有效顯示距離：50m(黑暗中)；

2.6 裝置工作氣壓范圍：0.6MPa～0.8MPa。

2.7 傳輸性能

發射器與顯示器之間

a)通信協議：ZigBee；

b)調制方式：O-QPSK；

c)無線信號工作頻率范圍：2400MHz±50MHz。

2.8 信號制

a)開關量信號：無源接點型開關量信號：輸入不大于300Ω時，對應“1”，輸入不小于90kΩ時，對應“0”。

b)控制量信號：控制電源輸出（同時僅有1路輸出）：輸出電壓范圍：11.5V～12V，額定輸出電流：650mA。
